超越速度：高速齿轮正在革新现代机械

I.简介

对现代机械的效率和性能的不懈追求推动了工程设计的界限。从喷气发动机的咆哮到发电厂涡轮机的嗡嗡声，在不断增加的旋转速度下可靠，有效地传输功率的能力至关重要。这个需求已提出 高速变速箱齿轮 在机械创新的最前沿。这些不仅是快速旋转的齿轮。它们是精心设计的组件，旨在在极端条件下有效，可靠地运行，在这种情况下，传统的齿轮设计很快就会失败。

高速传输齿轮是技术进步的关键推动力。它们促进了更高的功率密度，从而可以通过较小，较轻的组件传输更多的功率。这直接转化为各个行业的效率提高，包括航空航天，发电和高性能汽车部门。通过减少机械的整体尺寸和重量，这些齿轮有助于更紧凑，燃油效率和敏捷的系统。本文将深入研究基本原则，复杂的设计注意事项，高级制造技术，各种应用以及令人兴奋的未来趋势，这些趋势塑造了高速传输齿轮的世界。

ii。齿轮传输的基本面

A.基本齿轮原理

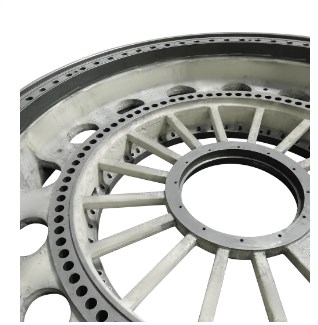

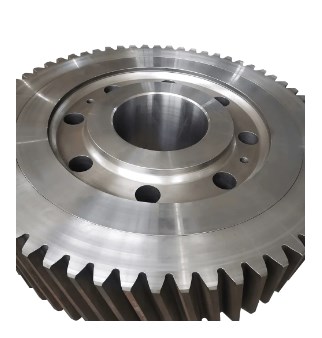

齿轮在其核心上是带有牙齿的机械组件，可以将旋转运动和扭矩从一个轴传输到另一个轴。了解基本的齿轮术语至关重要： 音高圆 交配齿轮滚动而不滑的理论圆；这 模块 定义齿轮齿的大小；这 压角 决定力在网络牙齿之间传递的角度；和 螺旋角 （对于螺旋齿轮）是指牙齿相对于齿轮轴的角度。尽管存在各种齿轮类型，但 螺旋齿轮 与翼齿轮相比，由于其更平稳，更安静的操作和更高的负载能力，主要用于高速应用。这 齿轮比 确定降低速度或提高，而 扭矩传输 能力定义了可以传递的旋转力量。

B.高速挑战

高旋转速度的操作齿轮引入了一套独特的艰巨挑战：

1. 增加动态载荷和振动： 随着速度的提高，即使是轻微的缺陷或未对准也会导致巨大的动态力，从而导致过多的振动和噪音。
2. 热量和热管理： 变速箱内的牙齿与油脂搅拌之间的摩擦会产生大量热量。有效的热管理对于防止材料降解和润滑剂分解至关重要。
3. 降噪： 高速操作本质上会产生更多的噪音。为安静操作设计是必不可少的，尤其是在航空航天等应用中。
4. 润滑挑战： 在快速移动的牙齿之间保持足够的润滑膜变得困难。诸如油脂搅拌（油本身会产生抗性和热量）之类的问题，并确保足够的膜厚度防止金属到金属接触。
5. 物质疲劳和磨损： 高频处的周期应力显着增加了物质疲劳的风险。表面磨损，点缀和磨损也是主要问题。
6. 制造精度要求： 高速齿轮的公差非常紧。任何偏差都会导致灾难性失败。

iii。高速齿轮的设计注意事项

克服高速操作的挑战需要精心设计和工程。

A.齿轮几何优化

优化齿轮几何形状至关重要，对于光滑，高效且耐用的高速操作：

• 配置文件修改： 类似的技术 提示缓解 和 根缓解 将其应用于牙齿轮廓，以确保更顺畅的互动和脱离接触，从而减少冲击负荷和噪音。
• 铅修改： 对于螺旋齿轮，沿牙齿长度对螺旋角的稍微修饰可以补偿负载下的挠度，从而确保均匀的接触。
• 螺旋角选择： 用于螺旋齿轮的最佳螺旋角平衡负载分布，轴向推力和噪声特性。
• 压力角优化： 压力角会影响牙齿强度，接触应力和噪声。仔细的选择至关重要。
• 牙齿接触分析（TCA）： 先进的软件模拟用于分析网格牙齿之间的接触模式，确保牙齿侧面均匀的负载分布并防止局部应力浓度。

B.材料选择

材料的选择对于高速装备的性能和寿命至关重要：

• 高强度钢： 诸如专业钢（例如 渗碳钢 （例如AISI 9310，8620）和 硝化钢 由于其出色的核心强度和实现高表面硬度的能力而被使用。
• 表面硬化技术： 类似的过程 化石 （将碳引入表面以使其硬度）， 硝化 （引入表面硬度和耐磨性的氮），然后 诱导硬化 （局部加热和淬火）在保持坚硬的延性核心的同时，会产生坚硬的耐磨性箱。
• 轻量级材料： 对于重量至关重要的应用，例如航空航天，高级合金甚至 复合材料 正在探索，尽管他们提出了自己的制造和绩效挑战。
• 注意事项： 高速齿轮的关键材料特性包括高 疲劳强度 （对环状载荷的抗性），上 戴阻力 ， 足够的 韧性 （对骨折的抵抗）和 热稳定性 （在温度升高时保持特性）。

C.润滑系统

有效的润滑是高速齿轮的命脉，管理摩擦，热和磨损：

• 石油雾润滑： 油雾是齿轮网，适用于较轻的载荷和高速范围内的较低速度。
• 喷气润滑： 高压喷气机精确地针对网状牙齿，以确保直接有效的润滑和冷却。这在要求应用程序中很常见。
• 油喷油润滑： 类似于喷气润滑，但具有更广泛的喷雾图案。
• 润滑剂选择： 考虑到它的润滑剂的选择至关重要 粘度 （对流动的抗性），特定的存在 添加剂 （例如，反衣，极端压力），它 热性能 （高温下的稳定性）。
• 过滤和冷却系统： 集成系统对于从油中去除污染物并散发热量，保持最佳润滑性性能至关重要。

D.选择轴承

轴承支撑旋转轴，必须承受高速和负载：

• 流体动力轴承： 这些轴承依靠加压油膜将轴与轴承表面分开，可在高速上提供出色的负载能力和阻尼。
• 滚动元件轴承： 使用高精度，高速类型（例如，角度接触球轴承，圆柱辊轴承），通常使用陶瓷球，以减少摩擦和更高的速度能力。
• 主动磁性轴承： 对于极端速度，零接触和精确的轴定位，使用电磁力来使用电磁力来悬浮和控制轴。

E.住房和系统刚性

齿轮壳和整体系统必须设计用于最大刚性，以防止错位和控制振动：

• 最小化挠度和未对准： 僵硬的外壳设计和精确的加工确保轴和齿轮在操作载荷下保持准确对齐。
• 振动阻尼和隔离： 吸收或分离的振动的材料和结构设计被合并，以减少噪声并防止共振。
• 热扩展管理： 随着组件的加热，它们会扩展。该设计必须说明齿轮，轴和外壳之间的差分热膨胀，以保持间隙和对齐。

iv。制造和质量控制

高速齿轮的性能取决于超高精度制造和严格的质量控制。

A.精确加工

达到所需精度涉及高级加工过程：

• 齿轮滚动和塑造： 齿轮齿的初始粗糙和半固定。
• 齿轮研磨： 一个关键的精加工过程，可去除少量材料，以实现精确的牙齿轮廓和表面饰面。这包括 形式研磨 （使用磨牙的磨牙轮廓）和 生成磨 （磨轮在其中模拟配合齿轮）。
• 超级进程： 类似的技术 磨练 和 拍打 用于实现极其光滑的表面表面，减少摩擦并改善接触模式。

B.热处理过程

加工后，应用热处理以增强材料特性：

• 化石： 一个热化学过程，将碳扩散到钢表面，然后进行淬火和回火，从而产生坚硬的耐磨性表壳。
• 硝化： 低温过程，可扩散氮气到钢表中，形成硬氮化物，从而增强表面硬度，耐磨性和疲劳强度，而变形最小。
• 诱导硬化： 使用电磁诱导来快速加热和淬灭齿轮的特定区域，从而固定硬化。

C.质量控制和检查

严格的检查可确保每个装备都符合苛刻的规格：

• 齿轮计量学： 高级乐器 协调测量机（CMM） 和敬业 齿轮滚动测试人员 用于精确测量牙齿几何形状，铅，轮廓和跳动。
• 非破坏性测试（NDT）： 诸如 磁性粒子检查 （检测表面裂纹）和 超声测试 （检测内部缺陷）用于确保材料完整性而不会损害组件。
• 旋转组件的平衡： 高速齿轮及其相关轴必须动态平衡，以最大程度地减少振动并确保平稳的操作。

V.高速传输齿轮的应用

高速变速箱齿轮是在绩效和效率至关重要的各种行业中必不可少的。

A.航空航天

航空航天行业是高速齿轮至关重要的一个典型例子：

• 飞机发动机： 在Turbofan和Turboprop发动机中，变速箱对于将高速涡轮机连接到速度较慢的风扇或螺旋桨而言至关重要，从而优化了效率。
• 直升机变速器： 这些复杂的变速箱将电源从发动机传输到主和尾转子，需要出色的可靠性和功率密度。
• 辅助功率单位（APU）： 飞机上的小型燃气轮机发动机为起动和地面操作提供动力，还利用高速齿轮。

B.发电

在能源部门，这些齿轮对于转换高速旋转能量至关重要：

• 燃气轮机： 高速变速箱将燃气轮机连接到发电机，将涡轮机的高旋转速度降低到电网所需的同步速度。
• 蒸汽涡轮机： 与燃气轮机类似，使用变速箱将涡轮机的速度与发电机匹配。
• 风力涡轮机变速箱： 当主转子以较低的速度运行时，大型风力涡轮机的变速箱内的某些阶段可能涉及高速齿轮。

C.汽车

高性能和新兴的汽车应用程序越来越依赖这些齿轮：

• 高性能工具： 在赛车和超级跑车中，专门的变速箱旨在处理极端的发动机速度和功率输出。
• 电动汽车（EV）传动系统： 由于电动机通常以非常高的RPM运行以达到最佳效率，因此，高速降低齿轮对于将电动机速度与车轮速度匹配至关重要。

D.工业机械

许多工业应用受益于高速齿轮的效率和功率密度：

• 压缩机： 用于各种行业（例如石油和天然气，HVAC），以驱动高速离心压缩机。
• 泵： 高速齿轮可以在工业过程中驱动专门的泵进行流体转移。
• 机床： 精密的机床通常将高速纺锤变速箱纳入高速加工操作。
• 测试钻机： 在研究和开发中，高速变速箱是测试钻机的基本组件，旨在模拟各种机械的实际操作条件。

vi。未来趋势和创新

高速变速箱齿轮的领域正在不断发展，这是由于对更高的性能，效率和可靠性的需求所驱动的。

A.高级材料

对新材料的研究有望进一步推动边界：

• 陶瓷齿轮： 提供出色的硬度，耐磨性和高温能力，正在为传统钢而言的极端应用探索陶瓷齿轮。
• 高级复合材料： 轻巧和高强度的复合材料可以彻底改变齿轮设计，尤其是对于重量敏感的应用。
• 添加剂制造（3D打印）： 这项技术使创建复杂的齿轮几何形状，而传统加工是不可能的，有可能允许优化的内部结构和集成功能。

B.智能齿轮/状况监测

智能到齿轮系统中的整合是一个重大趋势：

• 集成传感器： 将传感器直接嵌入齿轮或变速箱中，以实时监视温度，振动和应变等参数。
• 预测性维护和AI驱动诊断： 这些传感器的数据，结合人工智能和机器学习，可以在发生之前预测潜在的故障，从而可以主动维护并最大程度地减少停机时间。

C.降噪和振动还原技术

正在进行的努力旨在使高速齿轮更安静，更光滑：

• 主动噪声控制： 使用防相声波消除齿轮噪声。
• 高级阻尼材料： 开发更有效地吸收和消散振动的新材料和结构设计。

D.混合动力和电动传动系统

向电气化的转变正在影响齿轮设计：

• 对电动机特性的优化： 齿轮是专门设计用于与电动机的独特速度扭力特性接口的，通常需要更高的输入速度和不同的降低比。
• 与电力电子设备集成： 机械齿轮系统和电子控制单元之间的紧密整合，以优化性能和效率。

vii。结论

高速变速箱齿轮代表机械工程，体现精度，材料科学和高级制造的巅峰。它们是重要组成部分，可实现各种行业的现代机械所需的高功率密度，效率和性能。从减轻动态负载和管理热挑战到选择高级材料并采用超专有制造技术，其设计和生产的各个方面都是卓越工程的证明。

随着行业继续推动速度和效率的极限，高速齿轮的作用只会增长。材料的持续创新，智能技术进行状态监控以及用于混合动力和电动传动系统不断发展的景观的改编，高速变速箱齿轮的领域有望继续进化，推动了下一代高性能的机械。
